多波束测深

Shark-M300多波束测深仪

  • 描 述
  • 特 点
  • 指 标
  • 应 用
  • 下 载

    Shark-M300是一款高精度、高分辨率的多波束测深设备,采用幅度和相位联合检测技术,实现130度的宽覆盖角度,最大波束个数可达512 个。全新的声纳接口技术提高了所有辅助传感器的时间同步精度,实现毫秒量级的同步,提高系统测深精度。

    系统包含三个主要部分:紧凑而有轻便的湿端发射单元、接收单元和小巧的干端声纳接口单元。第三方传感器设备被连接至声纳接口单元。

    OTechMB多波束软件具有声纳参数控制、底检测参数设置、声纳数据采集存储、传感器数据采集存储、声纳图像显示、参数及传感器信息显示、底检测结果输出、数据回放等功能,并且可根据具体要求定制。

    波束开角1.5度

    自动底跟踪技术, 测量数据准确

    集成一体化,快速简单安装

    重量轻,体积小,操作简单

    • OTechMB自主软件可定制升级

    支持多种定位、姿态传感器等输入

    系统指标

    工作频率

    300kHz

    波束宽度

    1.5° * 1.5°

    脉冲宽度

    25us-500us ,CW

    最大发射率

    25Hz

    距离分辨率

    2cm

    覆盖角度

    130°

    波束个数

    512(可选128、256)

    最大量程

    300m

    工作/储存温度

    -5°C - 45°C/-30°C - 55°C

    供 电

    200-240VAC

    湿端功耗

    30W

    物理指标

    发射尺寸

    210mm*110mm*125mm(L*W*H)

    发射重量

    4.0kg(耐压 50m),5.0kg(耐压300m)

    接收尺寸

    210mm*110mm*125mm(L*W*H)

    接收重量

    4.3kg(耐压 50m),6.0kg(耐压300m)

    湿端一体化尺寸

    360mm*242mm*222mm(L*W*H)

    湿端一体化重量

    13.5kg(耐压 50m),16.0kg(耐压300m)

    接口单元尺寸

    230mm*220mm*90mm(L*W*H)

    接口单元重量

    2.5kg

    湿端线缆长度

    25m

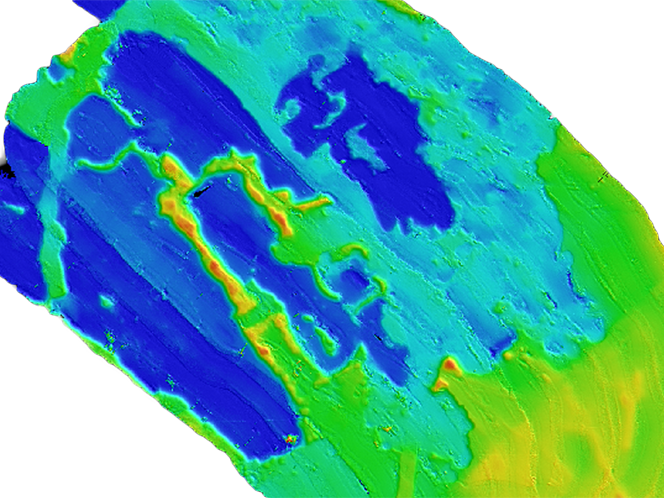

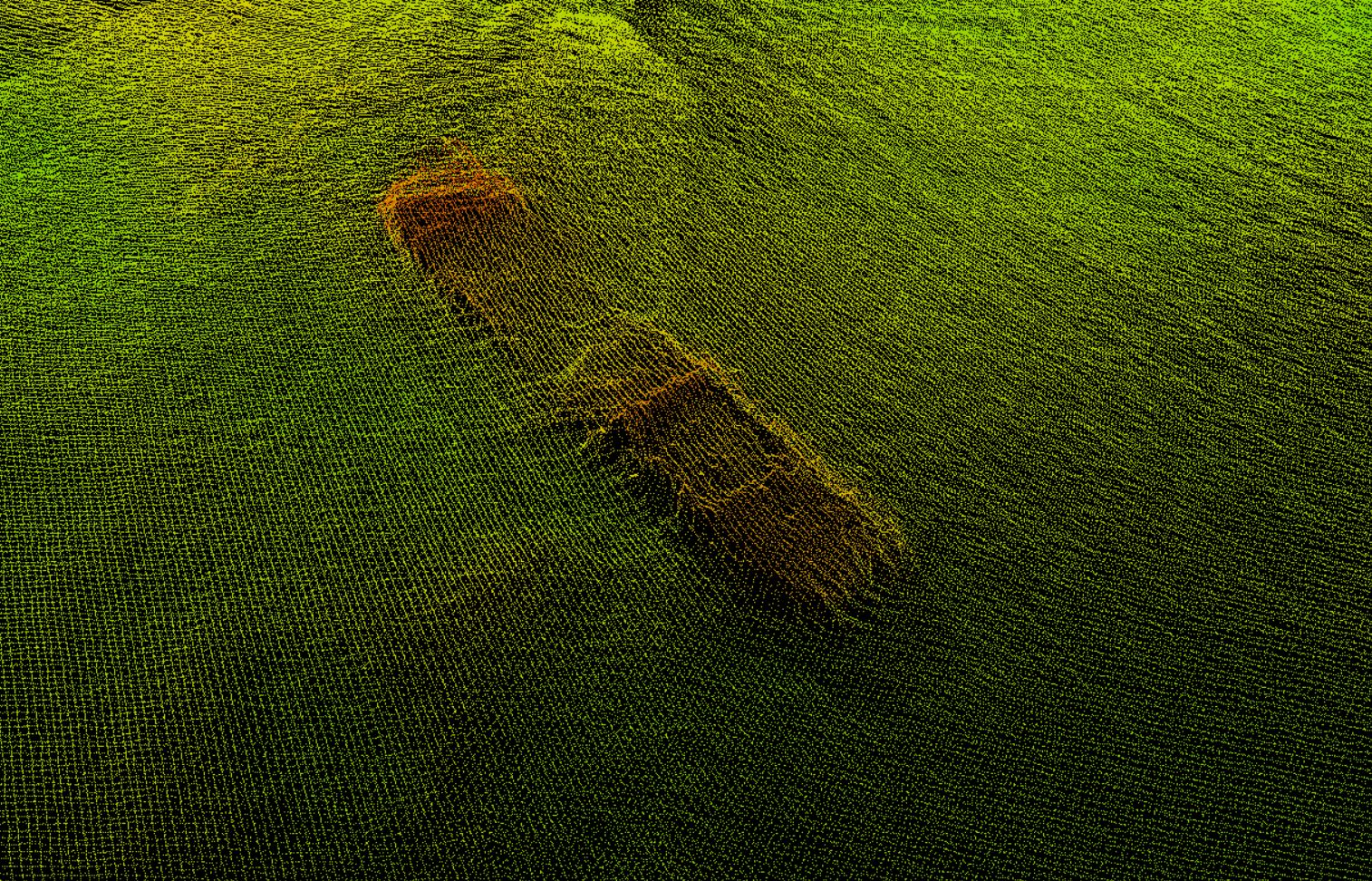

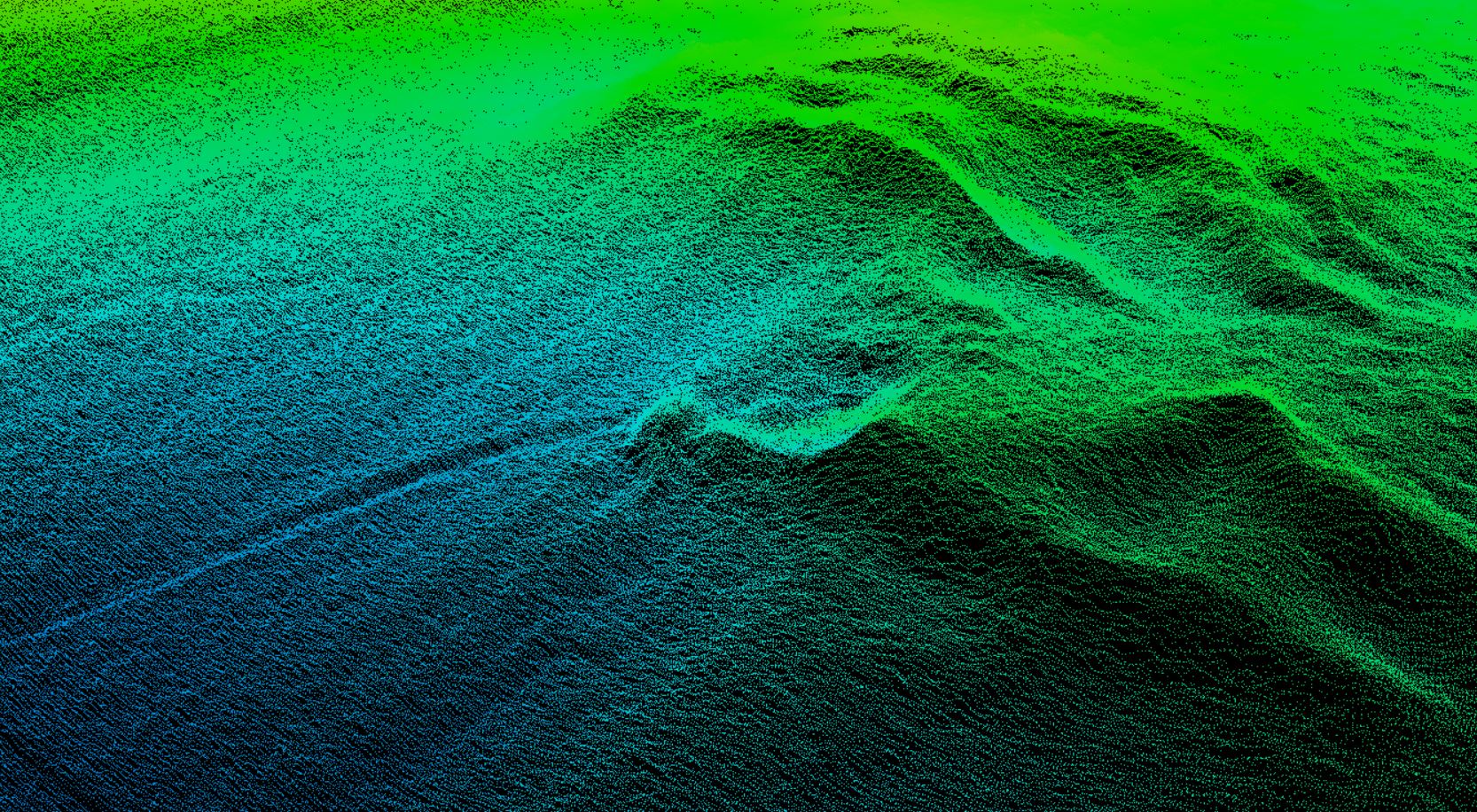

    • 海洋测绘

    • 疏浚测绘

    • 港口绘图

    • 河道测量

    • 环境研究

    • 管路通道测量
