侧扫声呐

Shark-S900U无人平台固定版侧扫声呐

  • 描 述
  • 特 点
  • 指 标
  • 应 用
  • 下 载

    Shark-S900U侧扫声呐是一款小巧轻便、便携易用、超低功耗的超高分辨率声呐,具备900Khz的Chirp调频信号处理技术,沿航迹方向0.2°波束开角,保证超高分辨率的成像。


    Shark-S900U

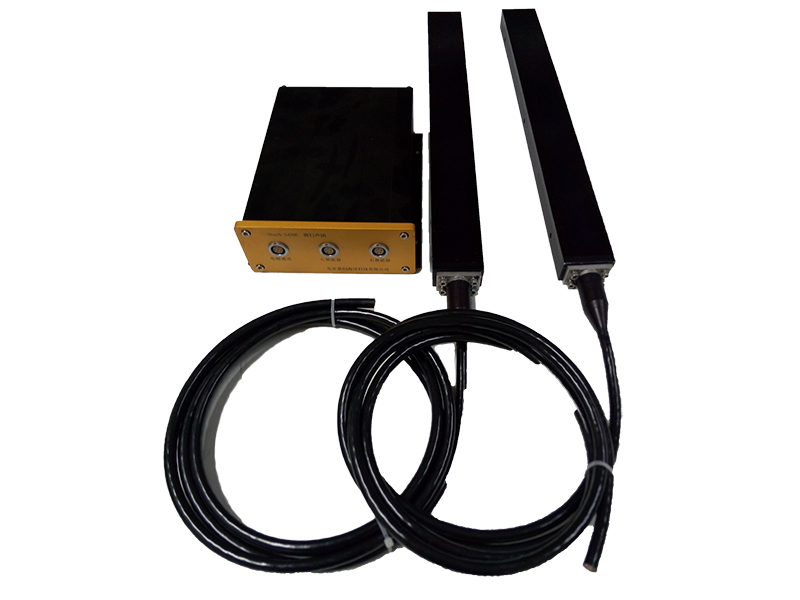

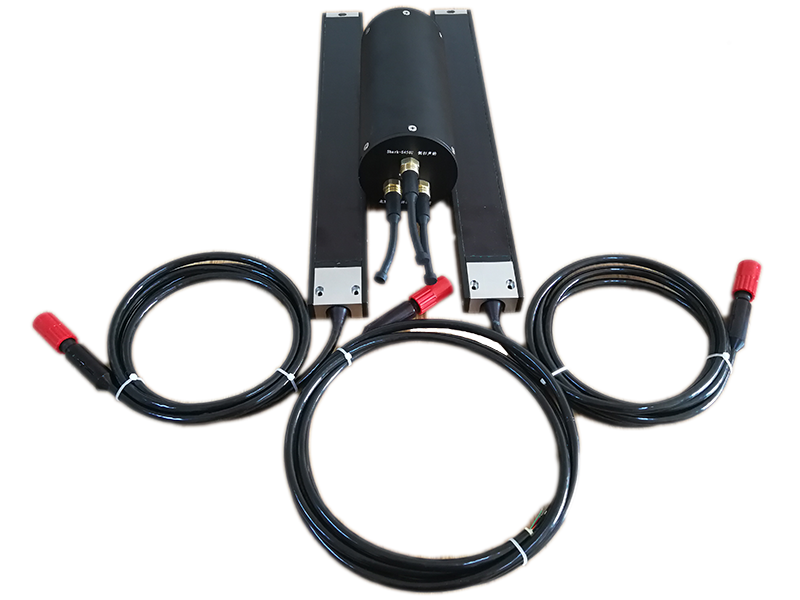

    有一体版和分体版两个版本,分体版由两条换能器阵和电子仓组成,电子仓也分密封版和非密封版本,可供无人船或水下机器人等平台嵌入使用,多样化满足各种需求。拖鱼结构可靠耐用,小巧轻便,水下耐压深度高达500米。系统超低功耗设计,直接通过电瓶直流供电即可。

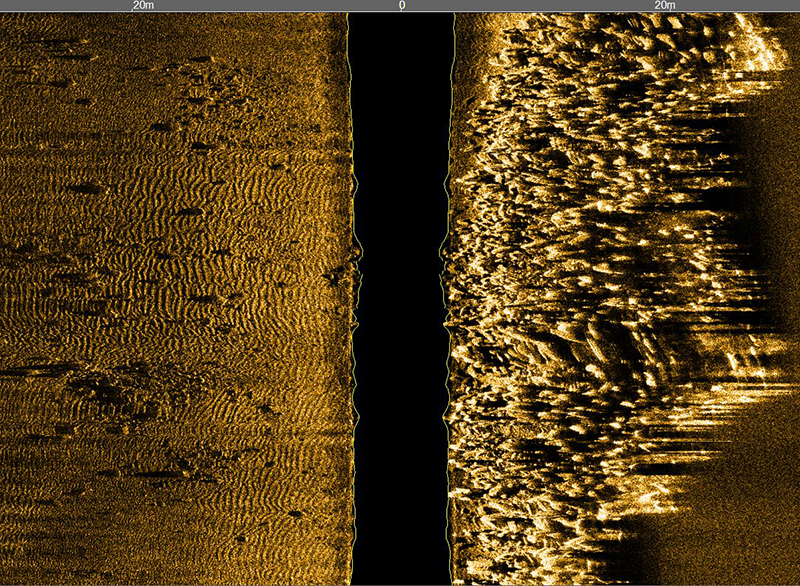

    自主OTech软件具有声呐图像显示、测线规划和导航、轨迹跟踪和覆盖显示、数据记录和回放、目标管理及导出、传感器信息多窗口显示等功能。声图像自适用均衡处理技术,实现远、近处图像一致性显示。软件设置参数少,操作简单,UI人工交互界面友好。可输出标准XTF格式数据,支持第三方后处理软件处理,并且可以根据具体需求定制。

    • 小巧、便携、易用,可靠性高

    • 沿航迹方向0.2°波束开角,超高分辨率成像

    • Chirp调频信号和CW连续脉冲信号可实时在线切换

    • 超低功耗设计,电瓶供电可长时间作业

    • OTech 自主多功能软件可定期免费升级更新

    声 呐 指 标

    Shark-S900U

    工作频率

    900kHz

    信号类型

    LFM(线性调频)/ CW

    最大量程

    75m

    波束开角

    水平: 0.2°

    垂直:50°

    分辨率

    航迹分辨率:0.003h (量程)

    垂直航迹分辨率:1.25cm

    换能器安装角

    15°

    最大工作深度

    500m

    一体板拖鱼尺寸/重量

    637mm*105mm(长*直径) / 7.5kg(空气中)

    分体版单个换能器尺寸/重量

    517mm*58mm(长*宽) / 2kg (水平开角0.2°)

    317mm*58mm(长*宽) / 1.5kg (水平开角0.3°)

    分体版非密封电子仓尺寸/重量

    211mm*155mm(长*宽) / 1.8kg

    分体版密封电子仓尺寸/重量

    240mm*105mm(长*直径) / 2.1kg

    供电功耗

    DC18-36V输入,最大15W

    声呐软件OTech

    Windows系统,支持NMEA 0183定位导航格式数据输入 ;

    可同时输出OTSS、XTF两种格式数据

    数据缆

    Kevlar加强缆,标配长度: 2米(可选其它长度)

    • 港口安全,水下目标扫测

    • 内河航道管理,航道障碍物扫测

    • 科研高校,研究教学

    • 环保调查,河道排污管扫测

    • 公安水警,人体搜救及打捞

    • 珊瑚礁、人工鱼礁、水下养殖等检测

    • 无人船、水下机器人等水下平台搭载扫测
