Shark-S150D双频侧扫声呐

  • 描 述
  • 特 点
  • 指 标
  • 应 用
  • 下 载

    Shark-S150D双频侧扫声呐是一款可适用于浅水和深水水域测量的多用途声呐,具备150Khz和450Khz双频同步发射接收以及Chirp调频信号处理技术,既可以实现大范围扫宽,也能保证高分辨率的成像。


    系统包含强耐压不锈钢拖鱼,高强度凯夫拉电缆,防水甲板单元和自主OTech声呐软件。系统超低功耗设计,既可以采用交流供电,也可用蓄电池逆变供电。

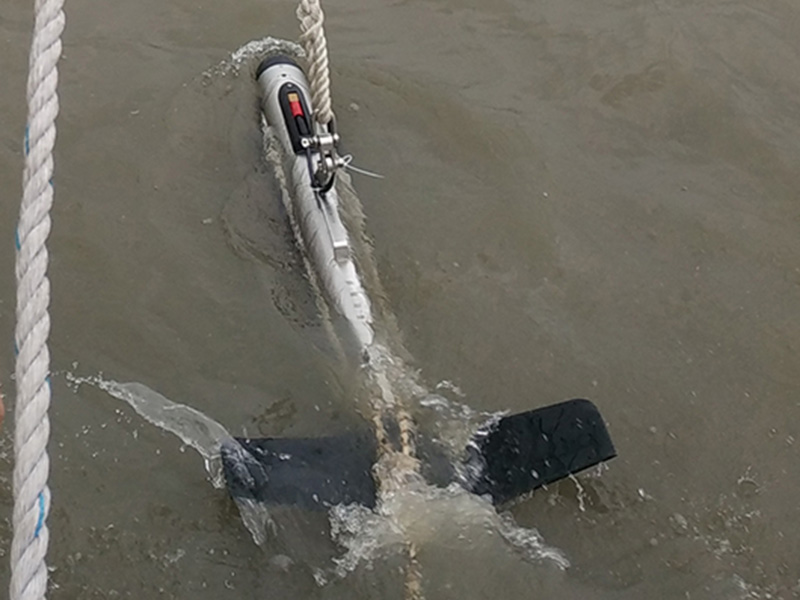

    拖鱼结构可靠耐用,可单人简单操作收放和施测,具有拖曳、船底安装及侧舷固定等使用方式。水下拖曳过载保护销设计,可有效起到撞击保护作用,更加保障拖鱼水下安全。拖鱼流体力学设计,拖曳姿态更加稳定。


    自主OTech软件具有声呐图像显示、测线规划和导航、轨迹跟踪和覆盖显示、数据记录和回放、目标管理及导出、传感器信息多窗口显示等功能。声图像自适用均衡处理技术,实现远、近处图像一致性显示。软件设置参数少,操作简单,UI人工交互界面友好。可输出标准XTF格式数据,支持第三方后处理软件处理,并且可以根据具体需求定制。

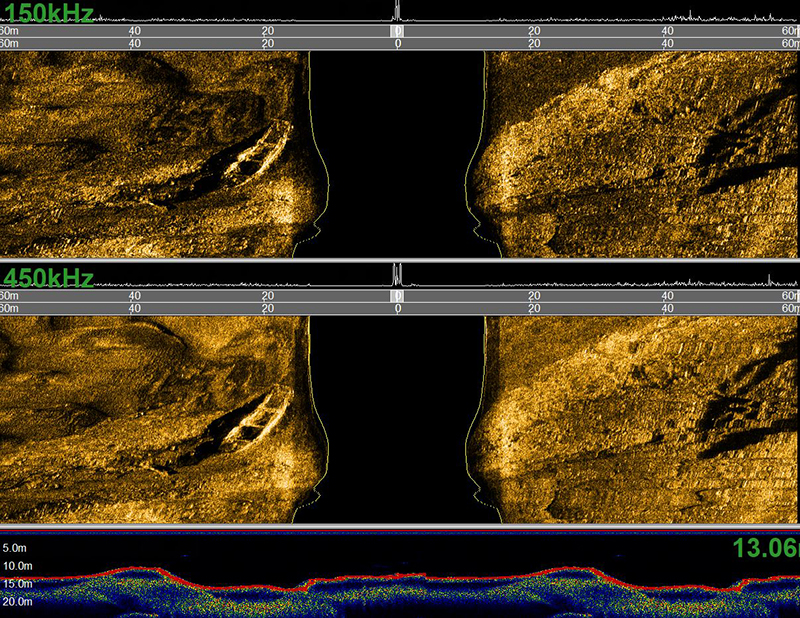

    • 双频同步技术,同时实现宽扫测范围及高分辨率成像
    • Chirp调频信号和CW连续脉冲信号可实时在线切换
    • 内置姿态传感器,可实时显示拖鱼水下姿态及方位
    • 内嵌超声波测深传感器,准确跟踪拖鱼离水底高度
    • 316不锈钢拖鱼,2000米耐压深度,可深水作业
    • OTech自主多功能软件可定期免费升级更新

    声 呐 指 标

    Shark-S150D

    工作频率

    150kHz / 450kHz,双频同步工作

    信号类型

    LFM(线性调频)/ CW

    最大量程

    450m @150kHz,150m @450kHz

    波束开角

    水平:0.6° @150kHz,0.2° @450kHz

    垂直:50°

    分辨率

    航迹分辨率:0.01h(量程) @150kHz,0.003h(量程) @450kHz;

    垂直航迹分辨率:1.25cm

    换能器安装角

    水平向下倾斜10°、15°、20°可调,出厂安装15°

    最大工作深度

    2000m

    标配内置传感器

    测深仪,姿态仪(纵摇、横摇、方位),压力传感器

    拖鱼尺寸/重量

    1264mm*105mm(长*直径) / 29kg(空气中)

    甲板单元尺寸/重量

    210mm*150mm*50mm / 1kg

    供 电 功 耗

    220/110VAC,最大40W

    声呐软件OTech

    Windows系统,支持NMEA 0183定位导航格式数据输入;

    可同时输出OTSS、XTF两种格式数据

    拖曳缆

    Kevlar加强缆,标配长度: 50米(可选250米);绞车可选

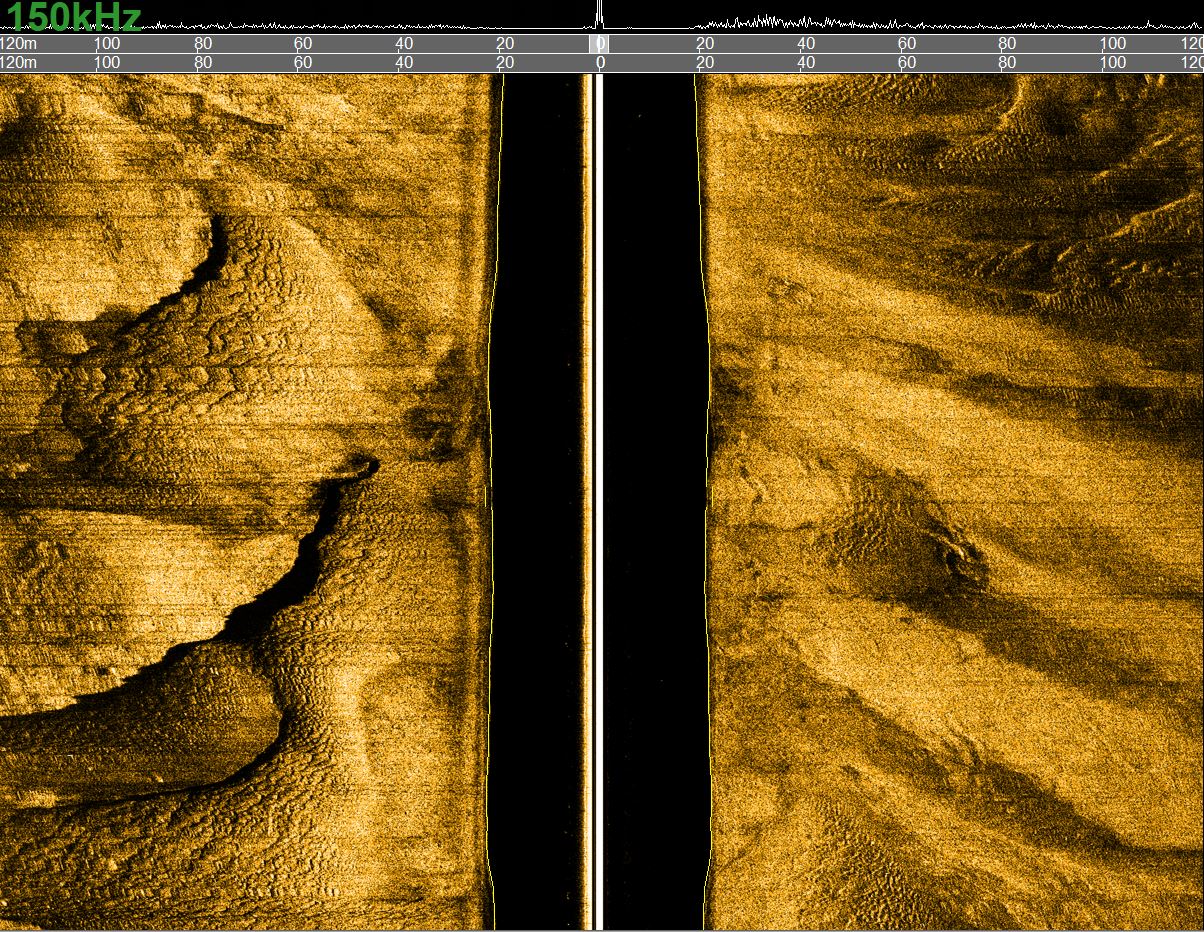

    • 军工应用,反水雷搜索及目标扫测

    • 海事航道管理,沉船及落水集装箱扫测

    • 海洋地质、地球物理勘察分类分析

    • 考古调查,水下古城及沉船搜寻

    • 线缆、管道等铺设及维护路由调查

    • 风电等新能源场海底地形扫测勘察

    • 电站、大坝等水下水工结构检查
