Shark-S609M多波束侧扫声呐具有低速和高速两种使用模式,可根据需要实时在线选择。低速模式为单波束双频侧扫,高速模式为高频多波束侧扫(双侧18个波束)。与常规侧扫不同,系统采用先进的动态波束聚焦技术,极大提高中、近距离沿航迹方向的分辨率,高速扫测则提高了测绘效率,两种技术实现高速高分辨率完美结合。
系统包含强耐压不锈钢拖鱼、高强度凯夫拉电缆、防水甲板单元和自主OTech声呐软件。拖鱼结构可靠耐用,具有拖曳、船底安装及侧舷固定等使用方式。拖鱼流体力学设计,拖曳姿态更加稳定。可选择使用下潜平衡翼,实现更深入水深度。系统超低功耗设计,既可以采用交流供电,也可用蓄电池逆变供电。

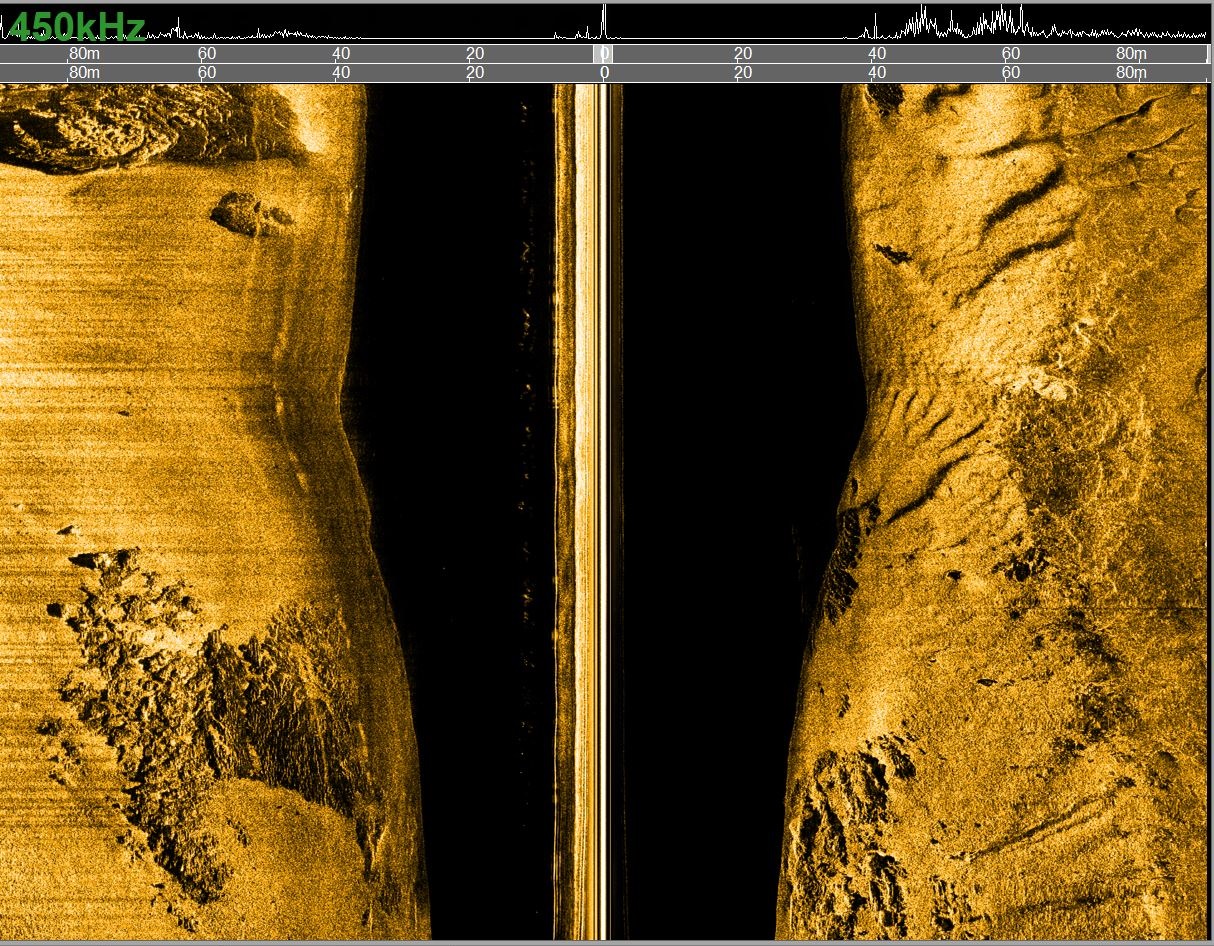

自主OTech软件具有声呐图像显示、测线规划和导航、轨迹跟踪和覆盖显示、数据记录和回放、目标管理及导出、传感器信息多窗口显示等功能。声图像自适用均衡处理技术,实现远、近处图像一致性显示。软件设置参数少,操作简单,UI人工交互界面友好。可输出标准XTF格式数据,支持第三方后处理软件处理,并且可以根据具体需求定制。
• 动态数字自动聚集技术,极大提升分辨率
• 高低速双模式实时在线切换,根据需求灵活选择作业模式
• 双侧18波束输出,速度拖曳可达12节以上
• Chirp调频信号和CW连续脉冲信号可实时在线切换
• 内置姿态传感器,可实时显示拖鱼水下姿态及方位
• 内嵌超声波测深传感器 ,准确跟踪拖鱼离水底高度
• 316不锈钢拖鱼,2000米耐压深度,可深水作业
• OTech自主多功能软件可定期免费升级更新
声呐指标 | Shark-S609M |
波束个数 | 18波束(双侧) |
工作频率 | 高速:600kHz;低速:150 kHz / 600kHz同步工作 |
信号类型 | CW:20-1000us; LFM:0.5ms-6ms |
最大量程 | 450m @150kHz; 150m @600kHz |
波束开角 | 水平:0.56° @150kHz, 0.09° @600kHz; 垂直:50° |
分辨率 | 航迹分辨率:0.12m(0-75m) ,0.01h @150kHz, 0.0016h @600kHz 垂直航迹分辨率:1cm |
换能器安装角 | 水平向下倾斜10°、15°、20°可调,出厂安装15° |
最大工作深度 | 2000m |
拖鱼尺寸/重量 | 1946mm*130mm(长*直径) / 44kg(300m),52kg(2000m) |
甲板单元尺寸/重量 | 170mm*120mm*70mm / 0.8kg |
供电功耗 | 220/110VAC,最大50W |
声呐软件OTech | Windows系统,支持NMEA 0183定位导航格式数据输入; 可同时输出OTSS、XTF两种格式数据 |
拖曳缆 | Kevlar加强缆,标配长度: 50米(可选250米);绞车可选 |
标配内置传感器 | 测深仪,姿态仪(纵摇、横摇、方位),压力传感器 |
工作航速 | 高速模式:2-12节;低速模式2-6节 |
• 军工应用,反水雷搜索及目标扫测

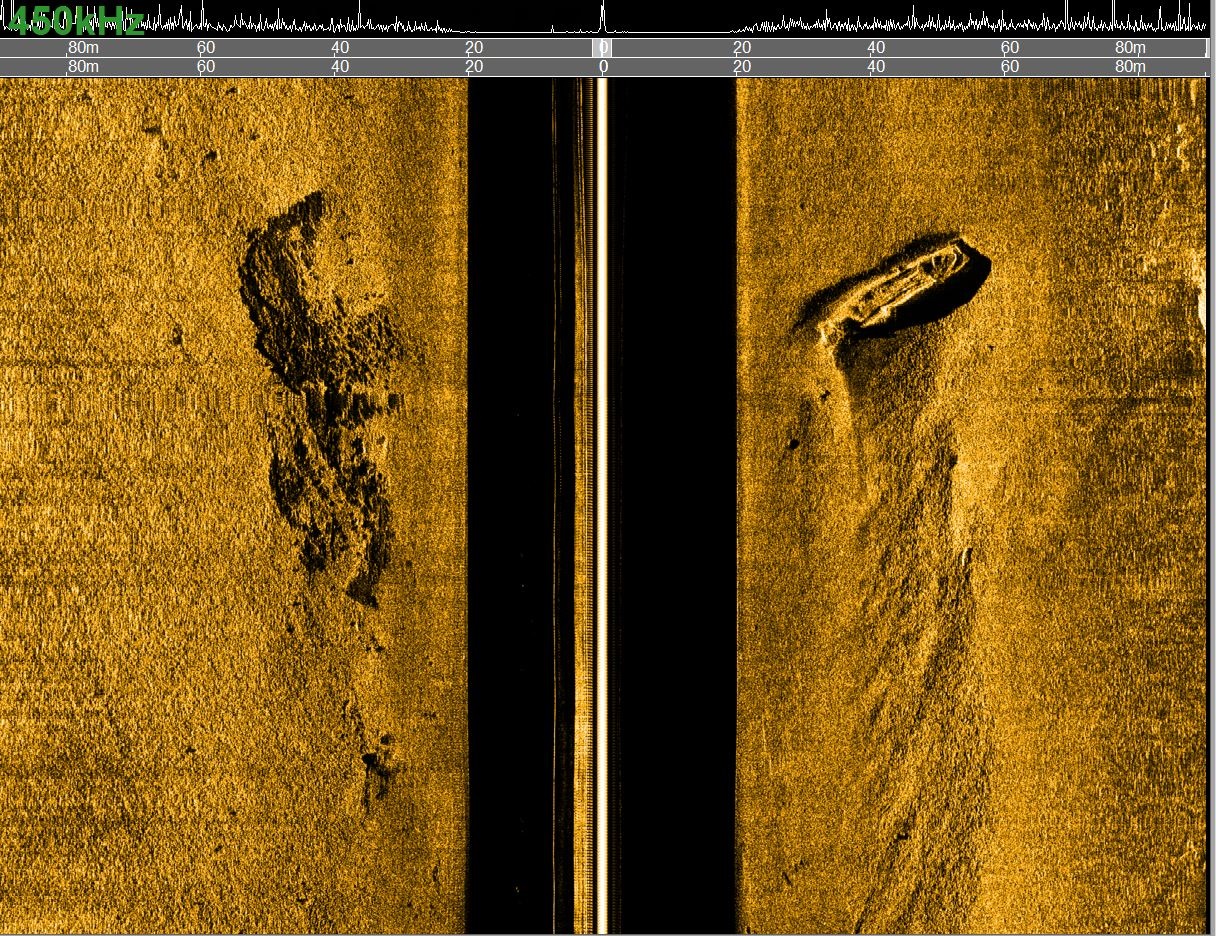

• 海事航道管理,沉船及落水集装箱扫测
• 海洋地质、地球物理勘察分类分析
• 考古调查,水下古城及沉船搜寻
• 线缆、管道等铺设及维护路由调查
• 风电等新能源场海底地形扫测勘察
• 电站、大坝等水下水工结构检查
